Sekelumit Artikel Tentang Teknologi Pengelasan

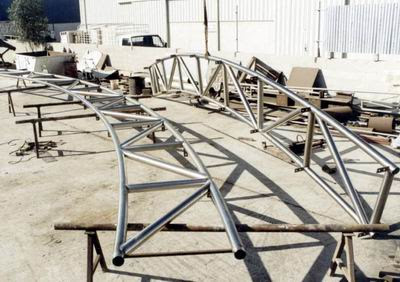

Dalam membangun rumah, terkadang ada beberapa komponen rumah dari logam yang harus dibuat dengan cara pengelasan, misalnya teralis, railing, atau kanopi. Bahkan lebih jauh lagi dalam pembuatan rangka atap bangunan yang berukuran besar seperti gudang atau gedung dengan bentang lebih dari 10 meter pada umumnya harus menggunakan struktur rangka baja (profil siku, kanal atau pipa) maupun struktur gable (profil WF, kanal) yang dibentuk dengan menggunakan teknik pengelasan sebelum akhirnya dirakit (erection) di lokasi dengan menggunakan sambungan baut ataupun sambungan las.

Nah, tak ada salahnya anda menyimak artikel populer dari internet tentang teknologi pengelasan, sekedar untuk menambah wawasan pengetahuan tentang bangunan. Selamat membaca !






I. Ruang Lingkup dan Definisi Pengelasan

a. Definisi pengelasan menurut American Welding Society, 1989
Pengelasan adalah proses penyambungan logam atau non logamyang dilakukan dengan memanaskan material yang akan disambung hingga temperatur las yang dilakukan secara : dengan atau tanpa menggunakan tekanan (pressure),hanya dengan tekanan (pressure), atau dengan atau tanpa menggunakan logam pengisi (filler)

b. Definisi pengelasan menurut British Standards Institution, 1983
Pengelasan adalah proses penyambungan antara dua atau lebih material dalam keadaan plastis atau cair dengan menggunakan panas (heat) atau dengan tekanan (pressure) atau keduanya. Logam pengisi (filler metal) dengan temperatur lebur yang sama dengan titik lebur dari logam induk dapat atau tanpa digunakan dalam proses penyambungan tersebut.



II. Sejarah pengelasan

Para ahli sejarah memperkirakan bahwa orang Mesir kuno mulai menggunakanpengelasan dengan tekanan pada tahun 5500 SM (untuk membuatpipa tembaga denganmemalu lembaran yang tepinya saling menutup). Winterton menyebutkan bahwa bendaseni orang Mesir yang dibuat pada tahun 3000 SM terdiri dari bahan dasar tembaga dan emas hasil peleburan dan pemukulan. Jenis pengelasan ini, yang disebut pengelasan tempa {forge welding), merupakan usaha manusia yang pertama dalam menyambung dua potong logam. Contoh pengelasan tempa kuno yang terkenal adalah pedang Damascus yang dibuat dengan menempa lapisan-lapisan besi yang berbeda sifatnya.

Pengelasan tempa telah berkembang dan penting bagi orang Romawi kuno sehingga mereka menyebut salah satu dewanya sebagai Vulcan (dewa api dan pengerjaan logam) untuk menyatakan seni tersebut. Sekarang kata Vulkanisir dipakai untuk proses perlakuan karet dengan sulfur, tetapi dahulu kata ini berarti “mengeraskan”. Dewasa ini pengelasan tempa secara praktis telah ditinggalkan dan terakhir dilakukan oleh pandai besi.

Tahun 1901-1903 Fouche dan Picard mengembangkan tangkai las yang dapat digunakandengan asetilen (gas karbit), sehingga sejak itu dimulailah zaman pengelasan danpemotongan oksiasetilen (gas karbit oksigen).Periode antara 1903 dan 1918 merupakan periode pemakaian las yang terutamasebagai cara perbaikan, dan perkembangan yang paling pesat terjadi selama Perang Dunia I (1914-1918). teknik pengelasan terbukti dapat diterapkan terutama untuk memperbaiki kapal yang rusak. Winterton melaporkan bahwa pada tahun 1917 terdapat 103 kapal musuh di Amerika yang rusak dan jumlah buruh dalam operasi pengelasan meningkat dari 8000 sampai 33000 selama periode 1914-1918. Setelah tahun 1919, pemakaian las sebagai teknik konstruksi dan pabrikasi mulai berkembang dengan pertama mwnggunakan elektroda paduan (alloy) tembaga-wolfram untuk pengelasan titik pada tahun 1920. Pada periode 1930-1950 terjadi banyak peningkatan dalam perkembangan mesin las. Proses pengelasan busur nyala terbenam (submerged) yang busur nyalanya tertutup di bawah bubuk fluks pertama dipakai secara komersial pada tahun 1934 dan dipatenkan pada tahun 1935. Sekarang terdapat lebih dari 50 macam proses pengelasan yang dapat digunakan untuk menyambung pelbagai logam dan paduan.

Pengelasan yang kita lihat sekarang ini jauh lebih kompleks dan sudah sangat berkembang. Kemajuan dalam teknologi pengelasan tidak begitu pesat sampai tahun 1877. Sebelum tahun 1877, proses pengelasan tempa dan peyolderan telah dipakai selama 3000 tahun. Asal mula pengelasan tahanan listrik {resistance welding) dimulai sekitar tahun 1877 ketika Prof. Elihu Thompson memulai percobaan pembalikan polaritas pada gulungan transformator, dia mendapat hak paten pertamanya pada tahun 1885 dan mesin las tumpul tahanan listrik {resistance butt welding) pertama diperagakan di American Institute Fair pada tahun 1887.

Pada tahun 1889, Coffin diberi hak paten untuk pengelasan tumpul nyala partikel (flash-butt welding) yang menjadi satu proses las tumpul yang penting. Zerner pada tahun 1885 memperkenalkan proses las busur nayala karbon {carbon arc welding) dengan menggunakan dua elektroda karbon, dan N.G. Slavinoff pada tahun 1888 di Rusia merupakan orang pertama yang menggunakan proses busur nyala logam dengan memakai elektroda telanjang (tanpa lapisan). Coffin yang bekerja secara terpisah juga menyelidiki proses busur nyala logam dan mendapat hak paten Amerika dalam tahun 1892. Pada tahun 1889, A.P. Strohmeyer memperkenalkan konsep elektroda logam yang dilapis untuk menghilangkan banyak masalah yang timbul pada pemakaian elektroda telanjang.
Thomas Fletcher pada tahun 1887 memakai pipa tiup hidrogen dan oksigen yang terbakar, serta menunjukkan bahwa ia dapat memotong atau mencairkan logam.

Pada saat sekarang ini teknik las telah dipergunakan secara luas yang dimanfaatkan dalam berbagai bidang. Luasnya penggunaan teknologi las disebabkan karena bangunan dan mesin yang dibuat dengan mempergunakan teknik pengelasan ini menjadi lebih murah.



III. Penggunaan & pengembangan teknologi las
Lingkup penggunaan teknik pengelasan dalam konstruksi sangat luas meliputi perkapalan, jembatan, rangka baja, bejana tekan, pipa pesat, pipa saluran, kendaraan rel dan sebagainya.
Disamping itu untuk pembuatan las, proses las dapat juga dipergunakan untuk reparasi misalnya untuk mengisi lubang-lubang coran, membuat lapisan keras pada perkakas, mempertebal bagian-bagian yang sudah aus dan macam-macam reparasi lainnya.

Pengelasan bukan tujuan utama dari konstruksi tetapi hanya merupakan sarana untuk mencapai ekonomi pembuatan yang lebih baik. Karena itu rancangan dan cara pengelasan harus betul-betul memperhatikan kesesuaian antara sifat-sifat las dengan kegunaan konstruksi serta keadaan sekitarnya.



Pengembangan Teknologi Las

1. Las Busur Listrik
Selama berabad-abad las tempa dipakai sebagai proses utama untuk menyambung logam tanpa banyak mengalami perkembangan. Pada awal abad 19, ditemukan cara baru yaitu las busur nyala listrik (Elekctric Arc Welding) dengan electrode carbon batangan tanpa pembungkus dengan menggunakan battery sebagai sumber tenaga listrik. Kelemahan utama proses las listrik carbon adalah oksidasi yang relative tinggi pada lasan (lasan mudah karat) sehingga las ini banyak dipakai.

Pada waktu yang bersamaan, tahun 1877, ditemukan las tahanan (Resistance Welding). Seorang ahli fisika dari Inggris, James Joule, diakui sebagai penemunya. Pada tahun 1856 dia memenaskan dua batang kawat dengan aliran listrik. Selama proses pemanasan, kedua kawat tersebut ditekan satu sama lain. Ternyata kedua kawat tersebut saling terikat setelah selesai dipanaskan.

Pada perkembangan selanjutnya, resistane welding menghasilkan beberapa jenis proses pengelasan, missal las flash (Flas Welding) pada tahun 1920.las tahanan listrik mencapai kejayaannya setelah diciptakan berbagai jenis robot. Untuk memenuhi kebutuhan dikembangkan berbagai bentuk las tahanan listrik yang meliputi las titik, interval, seam (garis) dan proyeksi. Las ini dalam prosenya menerapkan panas dan tekan. Electrode berfungsi sebagai penyalur arus dan penekanan benda kerja berbentuk plat.

Pada decade berikutnya, diperkenalkan last hermit (Thermit Welding) berdasarkan prose kimiawi sehingga menambah kesanah teknologi pengelasan. Las thermiddiperoleh dengan menuangkan logam cair diantara dua ujung logam yang akan disambungkan sehingga ikut mencair. Setelah membeku kedua logam menyatu dan cairan logam yang dituangkan berfungsi sebagai bahan tambah.

Pada akhir abad 19 ditemukan las oxy acetylene, las ini berhasil menggeser pemakaian las tempa dan mendominasi proses pengelasan untuk beberapa decade sampai dikembangkan las listrik..
Pada tahun 1925 las oxy acetylene digeser oleh adanya perbaikan las busur listrik yang mana las busur tersebut memakai electrode terbungkus. Setelah terbakar, pembungkus electrode menghasilkan gas dan terak. Gas melindungi kawah lasan dari oksidasi pada saat proses pengelasan sedang berlangsung. Terak melindungi lasan selama proses pembekuan hingga dingin (sampai terak dibersihkan). Keterbatasan las busur electrode batangan adalah panjang ektode yang terbatas sehingga setiap periode tertentu pengelasan harus berhenti mengganti electrode. Efesiensi bahan tanbah jauh dari 100% karena mesti ada puntungnya.

Bertitik tolak dari kelemahan tersebut maka pada akhir tahun 1930an diciptakan las busur electrode gulungan. Secara prinsip, pengelasan tidak perlu berhenti sebelum sampai ujung jalur las. Dan pengelasan dapat dilakukan dengan cara semi otomatis atau otomatis. Sebagai pelindung dipakai flux. Flux dituangkan sesaat dimuka electrode sehingga busur nyala listrik terpendam oleh flux. Keuntungannya, operator tidak silau oleh busur nyala listrik, kelemahannya, las terbatas pada posisi dibawah tangan saja pada posisi lain flux akan jatuh berhamburan sebelum berfungsi.

Pada tahun 1941 di Amerika ditemukan electrode Tungsten. Tungsten tidak mencair oleh panasnya busur nyala listrik sehingga tidak terumpan dalam lasan. Sebagai pelindung dipakai gas inti (Inert) yang untuk beberapa saat dapat bertahan pada kondisinya. Gas inti disemburkan kedaerah lasan sehingga lasan terhindar dari oksidasi. Karena menggunakan las inti sebagai bahan pelindung las ini sering disebut las TIG ( Tungsten Inert Gas).

Keberhasilan pemakaian gas inti pad alas tungsten dicoba pula pad alas elektroda gulungan pada awal tahun 1950an. Proses ini selanjutnya disebut Gas Metal Arc Welding (GMAW) atau las MIG (Metal Inert Gas). Kaena gas argo sangat mahal maka dipakai gas campuran argon dan oksigen atau gas CO yang cukup aktif. Las ini biasa disebut dengan Metal Aktif Gas (MAG). Dapat pula dipakai pelindung campuran argon dengan CO selama tidak lebih dari 20% hasilnya cukup baik karena tidak meninggalkan terak. Perlu diketahui bahwa gas gas pelindung lebih mahal, maka cara tersebut hanya dipakai untuk keperluan khusus.

Berikutnya ditemukan las busur electrode gulungan dengan pelindung lasan berupa serbuk. Supaya dapat dipakai pada segala posisi, elektroda dibuat berlubang seperti pipa untuk menempatkan flux. Proses ini relative lebih murah dari pada las busur gas, dapat untuk segala posisi dan teknis pengelasan dapat dikembangkan secara semi otomatis atau otomatis penuh las ini disebut las busur elektroda berinti flux (Flux Core Arc Welding) Selanjutnya ada elektroda sebagai komponen yang akan dipasang pada bagian lain. Las ini disebut las stud. Stud terpasang pada benda utama melalui tiga tahap yaitu seting posisi, pencarian ujung stud dan benda utama dan penekanan stud pada benda utama sesaat setelah busur nyala dimatikan.

Setelah itu dikembangkan las listrik frekuensi inggi yaitu 10000 sampai 500000 Hz. Las listrik frekuensi tinggi sering disebut las induksi. Ditinjau dari proses penyatuan benda kerja, las ini termasuk las padat yang dibantu dengan panas untuk memecah lapisan oksidasi atau kotoran pada permukaan benda kerja. Panas yang dihasilakan sangat tipis dipermukaan benda kerja sehingga las ini sangat cocok untuk plat tipis.

Pada tahun 1950an , diubahnya energi listrik menjadi seberkas electron yang ditembakkan benda kerja. Panas yang dihasilkan lebih besar dan dimensi bekas electron jauh lebih kecil dari busur nyala listrik, pengelasannya sangat cepat maka sangat cocok untuk produksi masal. Daerah panas menjadi lebih sempit sehingga sangat cocok untuk bahan yang sensitive terhadap perubahan panas. Kualitas lasan sangat baik dan akurasi , hanya saja peralatannya sangat mahal. Cara ini biasa disebut las electron ( Electron Beam Welding).

2. Las Gesek
Pada tahun 1950, AL Chudikov, seorang ahli mesin dari Uni Sovyet, mengemukakan hasil pengamatannya tentang teori tenaga mekanik dapat diubah menjadi energi panas. Gesekan yang terjadi pada bagian-bagian mesin yang bergerak menimbulkan banyak kerugian karena sebagian tenaga mekanik yang dihasilkan berubah menjadi panas. Chudikov berpendapat, proses demikian mestinya bias dipakai pada proses pengelasan. Setelah melalui percobaan dan penelitian dia berhasil mengelas dengan memanfaatkan panas yang terjadi akibat gesekan. Untuk memperbesar panas yang terjadi, benda kerja tidak hanya diputar tetapi ditekan satu terhadap yang lain. Tekanan juga berfungsi mempercepat fusi. Cara ini disebut las gesek (Friktion Welding)

3.Las Plasma
Las plasma busur nyala listrik (Plasma Arc Welding). Proses plasma sebenarnya merupakan penyempurnaan las tungsren, hanya saja busur nyala listrik tidak muncul diantara elektroda dengan benda kerja tetapi muncul antara ujung elektroda dengan gas inti yang mengalir di sekitarnya. Las plasma ternyata lebih baik dari las tungsten karena busur nyala listrik yang muncul lebih stabil dengan diameter lebih kecil sehingga panasnya lebih terpusat. Proses pengelasan bias lebih cepat, disamping itu tungsten tidak pernah menyentuh benda kerja.

4.Las Suara
Awal tahun 1960 ditandai dengan penemuan las yang menggunakan suara frekuensi tinggi (Ultrasonic Welding). Las ini juga menggunakan listrik dalam proses kerjanya, tidak ada aliran listrik pada benda kerja, panas yang ditimbulkan semata-mata hasil proses dan sifatnya hanya membantu dalam proses penyatuan benda kerja.

Suara yang digunakan berkisar antara 10000 sampai 175000 Hz, getaran suara disalurkan melalui sosotrode yang dipasang pada benda kerja. Kemudian tekanan yang diterapkan pada benda kerja selama proses. Kelebihan proses ini adalah sesuai untuk benda tipis dan tidak terpengaruh jenis bahan yang disambungkan. Tidak dipakainya energi panas sebagai energi utama merupakan kelebihan sendiri pada bahan tertentu dan tipis, hanya saja kurang berhasil untuk ketebalan benda kerja diatas 2,5mm x 2.

Berbagai bentuk las ultrasonic:
Wedge reed spot.
Leteral drive spot.
Overthung copuler spot.
Line.
Ring.
Continuous seam.

5. Las eksplosive (Exsplosive Welding atau EXW)
Las eksplosive (Exsplosive Welding atau EXW) dikembangkan dari pengamatan seseorang dimasa PD I, ada pecahan-pecahan bom yang melekat kuat pada logam lain yang tertumbuk. Carl dalam penelitiannya menyimpulakan bahwa pecahan bom tersebut menempel karena efek jet pada saat terjadi tumbukan. Efek jet mampu membersihkan kotoran yang melekat pada permukaan kedua benda sehingga terjadi kontak antar atom kedua benda dan menghasilkan ikata yang cukup kuat.

6. Las Laser.
Pada tahun 1955 para ahli fisika berhasil menemukan sinar laser, secara sederhana dapat dikatakan sinar yang diproduksi pada panjang gelombang tertentu dan parallel, kemudian diperbesar, sinar tersebut selanjutnya difokuskan. Panas yang dihasilkan pada titik focus sangat tinggi. Menjelang tahun 1970, laser mulai diterapkan pad alas, laser sebagai sinar dapat diatur secara akurat sehingga las laser sangatsesuai untuk peralatan-peralatan khusus.

Las laser dapat dipakai untuk mengelas benda-benda dengan ketebalan 0,13mm sampai 29mm pada kecepatan geser berkisar dari 21 mm/dt sampai 1,2 mm/dt. Persoalan yang timbul pad alas laser sama halnya dengan las electron, kerenggangan benda kerja sangat kecil antara 0,03 sampai 0,15.sampai pada waktu ini banyak sekali cara-cara pengklasifikasian yang digunakan dalam bidang las, ini disebabkan karena perlu adanya kesepakatan dalam hal-hal tersebut. Secara konvensional cara-cara pengklasifikasi tersebut pada waktu ini dapat dibagi dua golongan, yaitu klasifikasi berdasarkan kerja dan klasifikasi berdasarkan energi yang digunakan.

Sumber : dirangkum dari internet
